XJD615智能配變終端(TTU)

XJD615智能配變終端(TTU)

所屬類別:終端系列
產品描述:XJD615智能配變終端(TTU)主要用于農網智能型低壓配電箱內,終端采GPRS/CDMA數據通訊方式,以公共的GSM移動通信網絡為載體,輔助以現場RS485總線、紅外線等通訊方式,將農網配電箱內的斷路器、剩余電流漏電動作斷路器、無功補償投切狀態、配電變壓器工況、計量電能表等為主要控制管理對象,
銷售/服務范圍:河南戴維斯特電子有限公司主要從事變頻器、智能化一體電容、電氣火災和儀器儀表、光伏監控系統 無功補償等產品研發、生產、銷售的企業。
產品詳情

       XJD615智能配變終端(TTU)主要用于農網智能型低壓配電箱內,終端采GPRS/CDMA數據通訊方式,以公共的GSM移動通信網絡為載體,輔助以現場RS485總線、紅外線等通訊方式,將農網配電箱內的斷路器、剩余電流漏電動作斷路器、無功補償投切狀態、配電變壓器工況、計量電能表等為主要控制管理對象,對相關的用電信息進行監測,實現供用電監測、控制和管理,具有遠程抄表、用電異常信息報警、負荷管理與控制等多種功能。

性能特點

? 終端的結構采用U型機箱,主要由主處理板、電壓電流接口、負載電流采集板、遙控及告警接口板、遙信及RS485通訊板、電容器投切接口板、GPRS通訊板、電力載波通訊板組成。電路板單元采用插拔式結構,便于維護和更換。
       終端具有以下特點:
       1、配電變壓器監測與保護:過流(過載)保護、過壓保護、欠壓保護;

       2、用戶用電信息監測:監測電壓、電流、功率、負載率等信息;

       3、配電變壓器計量總表監測:監測電能表的電量和運行狀態;

       4、剩余電流動作保護器監測與控制:監測負載回路的剩余電流數值、開關動作次數及    遙控分合閘;

       5、狀態監測:監測進出線開關、前后門開關;

       6、負荷管理:可設置用電負荷,實現負荷管理;

       7、電能質量管理:監測電壓、電流諧波分量及畸變率,為諧波治理提供依據;

       8、線損計算:監測配變總表電量和臺區用戶電量,可統計分析線損;

       9、防竊電:采集電表電量和交采電量,發現不一致,可及時發現異常信息;

      10、防盜:增加攝像頭,在打開配電箱前門時可拍照,主動上報事件,及時發現非法操 作人員,防止設備被破壞和盜竊;

      11、分布式電源監測與控制:可采集分布式電源的電壓、電流,計算出分布式電源的電量。

      12、通信功能:GPRS上行通信,載波下行通信。

      13、互動化管理:掌上機現場管理,本地RS232通信管理。

? 終端等效功能

技術指標

? 電壓電流輸入

1、測量交流回路的輸入:3路電壓,3路電流

2、保護回路電流:3路電流

3、出線負載電流回路的輸入:6路電流

4、電容器補償投切電流回路輸入:12路電流,輸入范圍:4-20mA,采用50A/20mA 專用電流互感器。

5、分布式電源電壓電流輸入:3路電壓,3路電流

? 遙信輸入

輸入路數:16路

輸入方式:為不帶電的開/合切換觸點

? 直流模擬量輸入

       a) 電流輸入方式:4-20 ma,輸入路數:6路

       b) 電阻輸入方式:電阻0-40KΩ,輸入路數:4路

       c)  專用濕度輸入接口:1路

? 輸出回路

       (1) 控制輸出

              a) 輸出路數:4路開/合雙位置控制輸出和1路告警繼電器輸出。

              b) 輸出繼電器型式:雙穩態繼電器。

              c) 觸點額定功率:可接通和開斷交流250V/5A。

              d) 觸點壽命:通、斷上述額定電流不少于100000次。

       (2)無功補償控制功能

              終端具有2種無功補償控制方式。

              1)本地無功補償控制輸出:12路電容器投切輸出。可接多種規格的復合開關、投   切開關等器件。

              2)智能電容器485 通訊控制輸出:可與多種規格的智能電容器通訊,實現無功投切和數據傳輸。無功補償狀態可上傳主站。

? 接口

       1、終端具有3路485通信接口,接口與內部電路電氣隔離。

       2、1個標準的RS232接口,通訊速率115200bps無校驗,可用于現場通訊和管理。

       3、1個標準的USB接口,在面板上可用于程序升級。

       4、2個RJ45以太網口。

? 運行環境

       正常工作溫度:-25℃~+55℃

       極限工作溫度:-45℃~+70℃

? GPRS信號指示

       有表示GPRS信號和指示。

       具有防止GPRS通信模塊死機的斷電自復位功能。

? 現場顯示

       160*160點陣的液晶中文顯示,內置二級國標字庫。

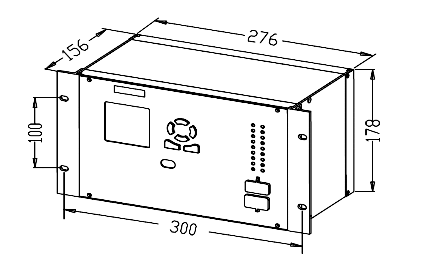

安裝開孔與外形尺寸

? 終端外觀

終端外形尺寸(寬×高×深):276mm × 178mm × 156mm


? 安裝固定孔尺寸

安裝固定孔尺寸(寬×高):    300mm × 100mm

固定孔為腰型孔 4個,用M5 的螺釘固定。

? 面板開孔尺寸

面板開孔尺寸(寬×高):    287mm ×180mm

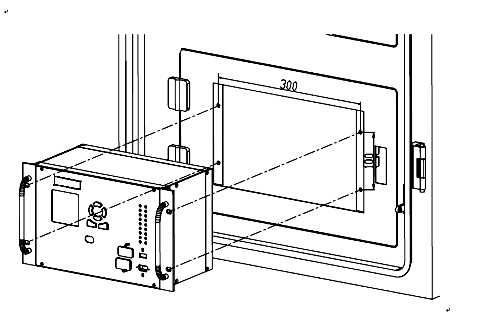

面板固定方式

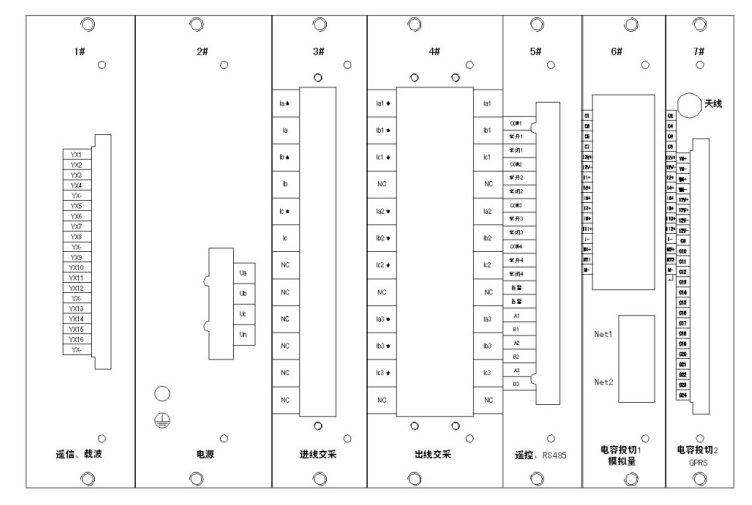

? 終端后面板端子圖


訂貨須知

? 訂貨時應指明:
產品選型:簡潔型、標準型、擴展型,是否含選配功能;
是否含載波功能。
